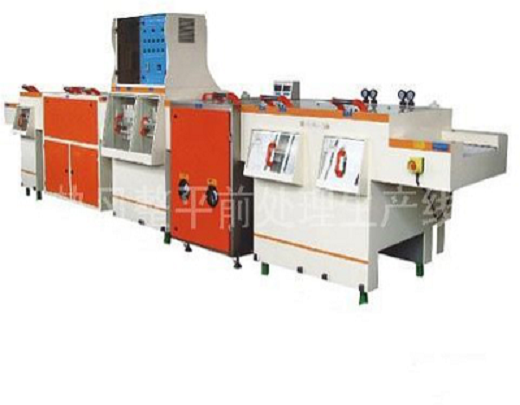

Машина для предварительной обработки HASL
Принцип работы HASL заключается в использовании горячего воздуха для удаления излишков припоя с поверхности и отверстий печатной платы, а оставшийся припой равномерно покрывает контактные площадки, линии резиста без припоя и точки упаковки поверхности. Это один из методов обработки поверхности печатной платы.
1. Процесс работы:
Загрузка → Щёлочный → Промывка водой давления(1)→ Промывка свежей водой → Микротравление → Промывка водой давления(1) (2) (3)→Промывка свежей водой/Обдув → Принудительная сушка воздухом → Флюс → Разгрузка
2. Основные характеристики
1) | Размер: | 10215 мм (Д) X 1924 мм (Ш) X 2465±25 мм (В) | |
2) | Размер работы: | i) 610 мм X 610 мм | [максимум] |
|
| ii) 200 мм X 200 мм | [минимум] |
|
| iii) 0.3 ~ 3.2 мм | [толщина] |
3) | Скорость: | 0.6 ~ 5 метр/минута (Регулируемый) | [Скорость работы : 2.0 метр/минута] |
4) | Высота конвейера: | 1100 ± 25 мм |
|
5) | Ширина конвейера: | 700 мм | [Ширина эффективной работы: 610 мм] |
6) | Диаметр колеса: | ∅40 мм |
|
7) | База колеса: | 55 мм | |
8) | Требования к питанию: | 3 phase 380V AC 50Hz 38Kw | |
9) | потребляемая мощность: | <15KW·H/час(потребляемая мощность на квадратный метр делать: 0.23 degree/ M2) | |
10) | Потребление воды: | 12 ~ 24 Л /мин (5.49 Л/ м2) | [Свежая вода] |
11) | Смещение: | 2.8 м3 / мин | [Не включает секцию сушки] |
12) | Шкаф управления: | Сенсорный эклан у PLC |
|
13) | Направление передачи: | Слева направо | [Вид спереди машины] |
14) | Количество стоков: | 2 PC для химикатов, 1 для сточных вод, всего 3 |
|
15) | Направление слива: | Загрузка или разгрузка |
|
16) | Заметка: | 1) Нет остановки машины, экономия энергии. |
|
|
| 2)Со счетчиком воды. |
|
3. Время химической реакции до скорости 2,0 м / мин.
Микрокоррозия: 48 с (эффективная длина: 1595 мм, рабочая температура: 35 ℃)
4. производительность рассчитана при рабочей скорости 2,0 м / мин
1) Рабочий размер: | 18 “X24 “(460 X 610) | |
2) Установка расстояния пластины: | Расстояние между каждыми 50 мм. |
|
3)Скорость работы: | 2.0 м / мин. |
|
4) вывод(штук / час) | 2000÷(460+ 50) мм X 60 мин | примерно 235PC / час |
5) вывод (штук / день) | 235X 20 час | Всего 4700 PC/день |
6) вывод(штук / месяц) | 4700X26 день | Всего 122200 PC/месяц |
7) вывод(кв. футов/месяц) | 122200X 3 кв. футов X 80% | Около 293 280 кв. футов/месяц |
Условия и сроки доставки машины для предварительной обработки HASL уточняйте у менеджера.
