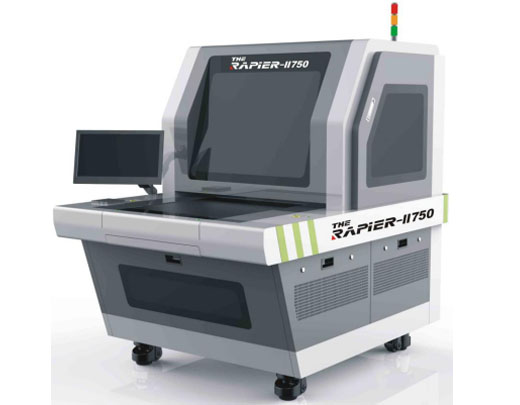

Машина проверки AOI

№

Модель

Спецификация

1

Модель №

2-750

2

Возможность проверки: 3 mil (ширина линии)

Мах возможность проверки: 2 mil (ширина линии)

3

Толщина проверки

0.01 ~ 20 мм

4

Возможность ( 18 “×24” м)

4 mil

3 mil

2 mil

240 P/час

220 P/час

150 P/час

5

Размер рабочей платформы (X * Y)

26 “X28” (660X720 мм)

6

Размер проверки (X * Y)

24 “X26” (610X660 мм)

7

Местоопределение

Автоматическое местоопределение на краю платы, без сверления

8

Табличный подход

прецизионный винт плюс сервомоторный привод

9

Форма поверхности плиты

внутренний слой / внешний слой; типы, включая сигнальную проводку

10

Мощность

заземляющие, смешанные экранирующие сетки и т.д.

11

Базовый материал

медные панели, алюминиевые панели, золотая пластина, сухая пленка / мокрая диафрагма, FR-4, CEM и гибкая печатная плата

12

Обнаружить дефекты

шорты, обрывы, допуск по ширине линии, зазор, выпуклая медь, вогнутая медь, точечные отверстия, остаточная медь, недостающие отверстия, заглушки, разрыв, дефицит меди, ошибки размера и расположения

13

Дефекты утверждены

Утвержденная СТО

14

Программное обеспечение для обработки

Программное обеспечение E-Sight AOI 3200

15

Формат данных CAM

Формат RS-274X GERBER

16

Температура

20 ℃ ~ 25 ℃

17

40% to 60% (без конденсации)

18

Источник света

патенты, специальный светодиодный источник света AOI, длительный срок службы

19

Срок службы лампы

10,000 часов

20

Световая мощность

70W

21

Газоснабжение

3 6 ~ 8 кг.ф / см2

22

Источник питания

AC 380V ± 5% 50Hz 3.7KWh

23

Общая мощность

1700W

24

Размер (Д × Ш × В)

1910 мм × 1410 мм × 1820 мм

25

Вес

1500 кг
