Травильная машина для печатных плат

Принцип работы травильной машины: по распылению химического раствора в слоистые платы с медным покрытием, платы из алюминиевой основы или паты из нержавеющей стали, оголенная медь, алюминий и нержавеющая сталь вытравлены, и оставлены рисунки или схема, плакированные эрозиостойкой плёнкой. Тем самым достигается цель изготовления схемы или рисунка.

Травильная машина делится на кислую травильную машину, щёлочную травильную машину, а также машину для травления стекла с фтороводородной кислотой.

Кислая травильная машина в основном используется для травления внутреннего слоя печатной платы и производства образцовых плат с небольшой партией и разнообразием. Обычно кислая хлорная медь (хлорная медь + соляная кислота) используется. Особенностями является лёгкий контроль, малое боковое травление, большой объём для растворения меди, лёгкая регенерация и возвращение. В стабильной состоянии травильный раствор может провести высококачественное травление.

Щёлочная травильная машина используется для травления внешнего слоя печатной платы, производства двухслойнных плат с большой партией и плат из алюминиевой основы. Преимуществами щёлочного травления является экономия себестоимости и лёгкий контроль.

Процесс работы :

Загрузка → Травление → Промывка циркулирующей водой → Промывка водопроводной водой → Отсасывание → Загрузка.

Мы проектируем машину в соответствии с вашими требованиями, если вы хотите сделать заказ, то мы должны знать ваши требования и вы подтвердите схему, а потом мы начинаем производство.

Наша компания имеет более чем 30 лет опыты в отношении производства и пользования травильной машиной. И наши продукты обладают долговечным характером и высокой точностью.

1. применение PP плат из знаменитых брендов, как Lida, Silson, Simona и т.д..

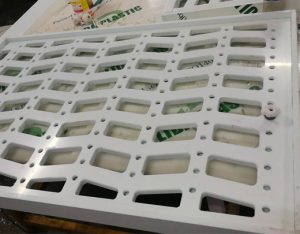

2. Конструкция рамы корпуса машины проектирована строго в соответствии с механическим принципом печатной платы, что обеспечивает стабильность и несущую нагрузку на корпус машины после наполнения химического раствора.
3. большой сварочный пруток используется для сварки корпуса машины, чтобы иметь характер красоты, предупреждения от пропускания и долговечности.
4. В соответствии с продуктом клиента установить соответствующие форсунки, чтобы обеспечить точность травления.
5. применять известные электроаппараты по всему миру и всей стране для обеспечения стабильности и безопасности машины.
6. крышка фильтра и машины оснащена безопасным выключателем для обеспечения безопасности персонала.
7. в складе машины оборудован насос перемешивания для предупреждения от осаждения раствора.
8. сборочно-монтажные рабочие имеют многолетние опыты, что обеспечивает стабильную эксплуатацию оборудования.
9. можно выбрать автоматическую систему очистки форсунки для ликвидации волнения очистки.
10. автоматическая система дозирования может быть выбрана.
11. обычная травильная машина, точная травильная машина с покачиванием, вакуумная травильная машина и микро-молекулярная травильная машина могут быть выбраны.

Приветствуем постоянных и новых клиентов поговорить с нами.

 Особенности

1. Принять устройство с сенсорным экраном и PLC систему управления, простое управление и удобнее.

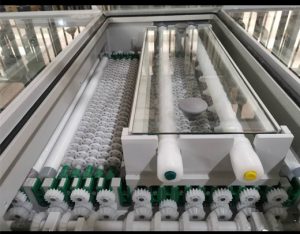

2. Различная колесная база 28 мм, 35 мм 48 мм 70 мм удовлетворяет вашим различным требованиям, специальное расположение очень подходит для обработки тонкой пластины.
3. Равномерное распыление с помощью специальных дизайнерских форсунок.
4. Шкаф управления расположен над оборудованием, техническое обслуживание является удобным и безопасностью.
5. Импортное устройство преобразования частоты и насос.
6. Сосредоточенный выпуск воздуха и воды делает внешний вид более чистым и простым для установки.
7. Точность травления по ширине линии и зазору может достигать 0,03 мм.

Условия и сроки доставки травильной машины для печатных плат уточняйте у менеджера.
