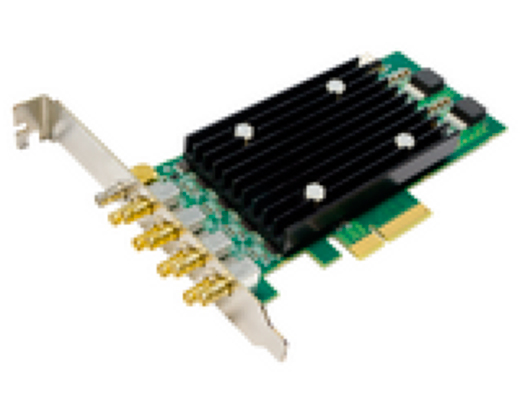

Телевизионная система EVEREST
Автоматизация телевизионного вещания, интеллектуальные камеры технического зрения.
1) Разрабатывает и производит собственное оборудование для автоматизации телевизионного вещания.
2) Разрабатывает и производит интеллектуальные камеры технического зрения.
Платы серии EVExt поставляются в составе программно-аппаратных комплексов EVEREST.
Предназначены для ввода/вывода различных типов сигналов.
В серию EVExt входят платы следующих типов:
- EV SDI 3G – для работы с SDI (SD/HD/3G) и/или ASI сигналом; 2 входа/2 выхода в режимах SD/HD SDI и ASI; 1 вход/1 выход в режиме 3G SDI;
- EV SDI UltraHD – для работы с SDI (SD/HD/3G/UltraHD) и/или ASI сигналами; 8 разъемов для подключения сигналов – любой может быть использован в качестве входа/выхода. Конфигурация настраивается пользователем. До 8 каналов в режиме SD/HD SDI или ASI, до 4 каналов в режиме 3G, 1 канал в режиме Ultra HD;
- EV 12G-SDI – для ввода/вывода/обработки цифровых видеосигналов через интерфейсы SD/HD/3G/6G/12G-SDI и ASI, 2 входа/ 2 выхода.

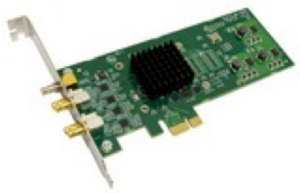

Плата EV SDI 3G
Данная плата используется для ввода/вывода и обработки цифровых видеосигналов в форматах SD/HD/3G/SDI и ASI.

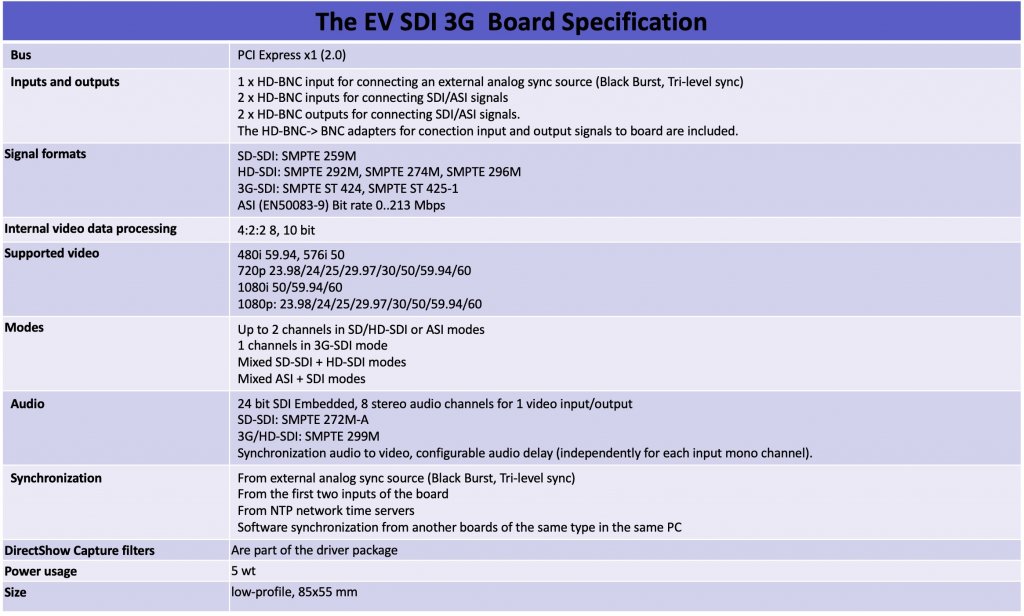

Основные характеристики платы EV SDI 3G:
- шина PCI-Express x1;
- Поддерживает сигналы SD/HD/3G, ASI;
- Поддерживает смешанные режимы, например: SD-SDI+HD-SDI или SDI+ASI;
- Низкий профиль.

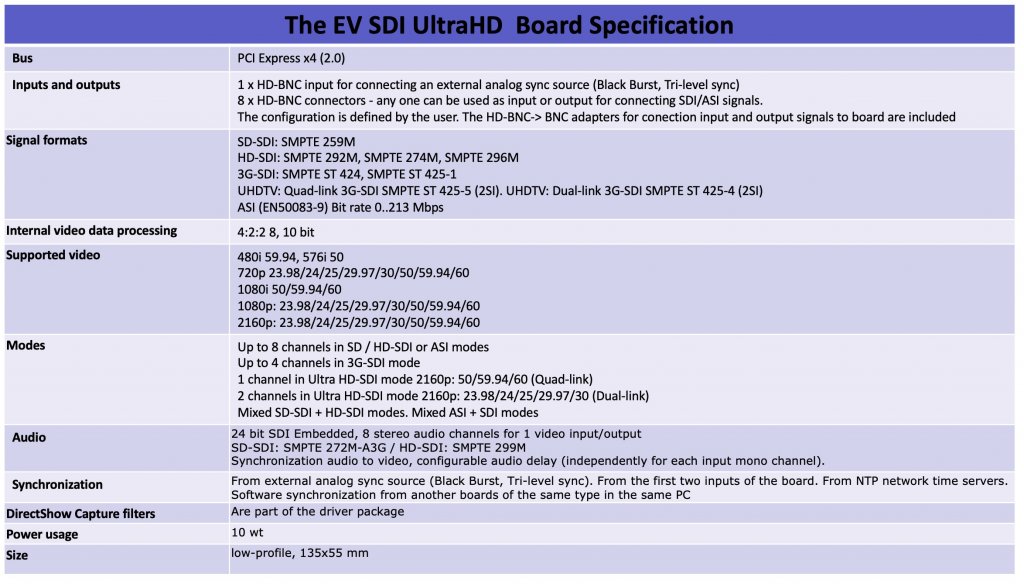

Плата EV SDI UltraHD
Данная плата используется для ввода/вывода и обработки цифровых видеосигналов в форматах SD/HD/3G/UltraHD SDI и ASI.
Основные характеристики платы EV SDI UltraHD:
- шина PCI-Express x4.
- Поддерживает сигналы SD/HD/3G/Ultra HD-SDI, ASI.
- Поддерживает смешанные режимы, например: SD-SDI+HD-SDI или SDI+ASI.
- 8 разъемов HD-BNC для подключения сигналов.
- Произвольная конфигурация входов и выходов платы. Жесткого физического разделения разъемов на входы и выходы нет. Пользователь может определить количество необходимых ему входов и выходов.
- Низкий профиль.

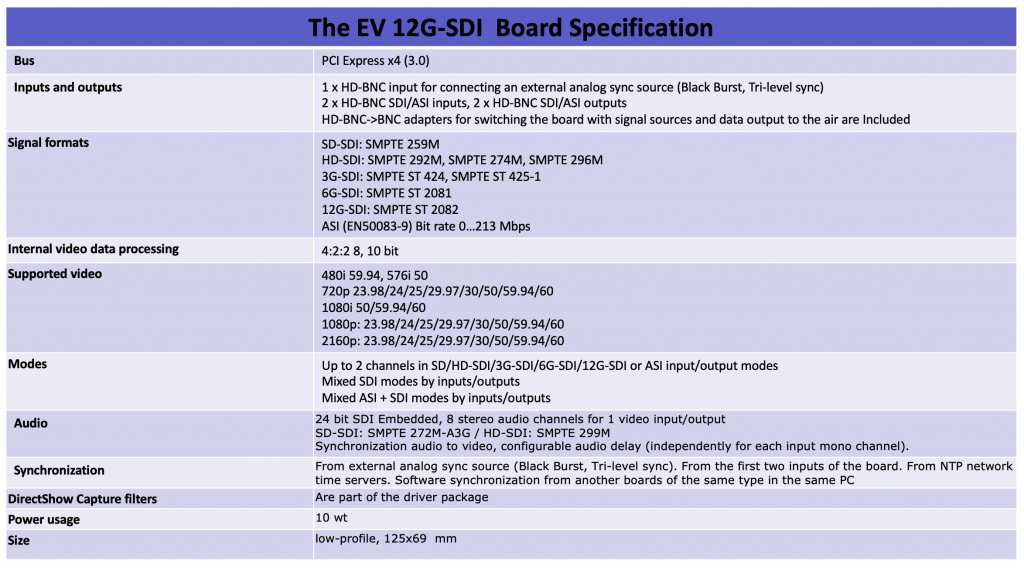

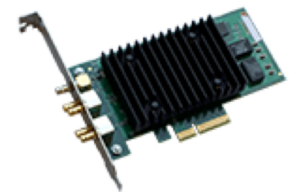

Плата EV 12G-SDI
Данная плата используется для ввода/вывода и обработки цифровых видеосигналов в форматах SD/HD/3G/6G/12G-SDI и ASI.
Основные характеристики платы EV 12G-SDI UltraHD:
- шина PCI-Express x4 (3.0);
- 2 входа/выхода;
- Поддерживает сигналы SD/HD/3G/6G/12G-SDI, ASI;
- Поддерживает сигналы в разрешениях от SD до UltraHD (4K);
- Поддерживает смешанные режимы, например: SD-SDI+HD-SDI или SDI+ASI;
- Низкий профиль;
- Предусмотрен драйвер для работы под ОС Linux.
Сервер EVE VCL-SD
Одноканальный IP-видеосервер
Профессиональный компактный одноканальный кодер сигналов SD/HD-SDI в реальном времени (со встроенной поддержкой аудио) и потоковой передачей транспортных потоков H.264 SD/HD MPEG-TS. Кодирование и передача сигнала возможны с разрешением до 1080p.
Это устройство можно использовать для решения широкого круга задач. Например, при построении систем Digital Signage или систем видеонаблюдения.
Особенности и преимущества:
- Вход + выход SD/HD-SDI для пропуска выходного сигнала (ByPass).
- Два режима кодирования — H.264 SD/HD MPEG-TS или одновременный в H.264/MJPEG.
- Поддержка разрешения HD 1920x1080i/60(50), 1920x1080p/60(50), 1920x1080p/30(25), 1280x720p/60(50).
- Два режима кодирования звука — Монокодек G.711 для систем видеонаблюдения и Стереокодек AAC для использования в телевизионных решениях.
- Широкий диапазон настроек степени сжатия потока — 32кбит/с ~10Мбит/с.
- Совместимость со спецификациями ONVIF.
- Встроенный детектор движения.
- Встроенная аппаратно реализованная функция мониторинга (WatchDog) на предмет зависаний устройства.
- Питание через PoE (Power Over Ethernet: 802af) или от внешнего источника питания 12–48 В.

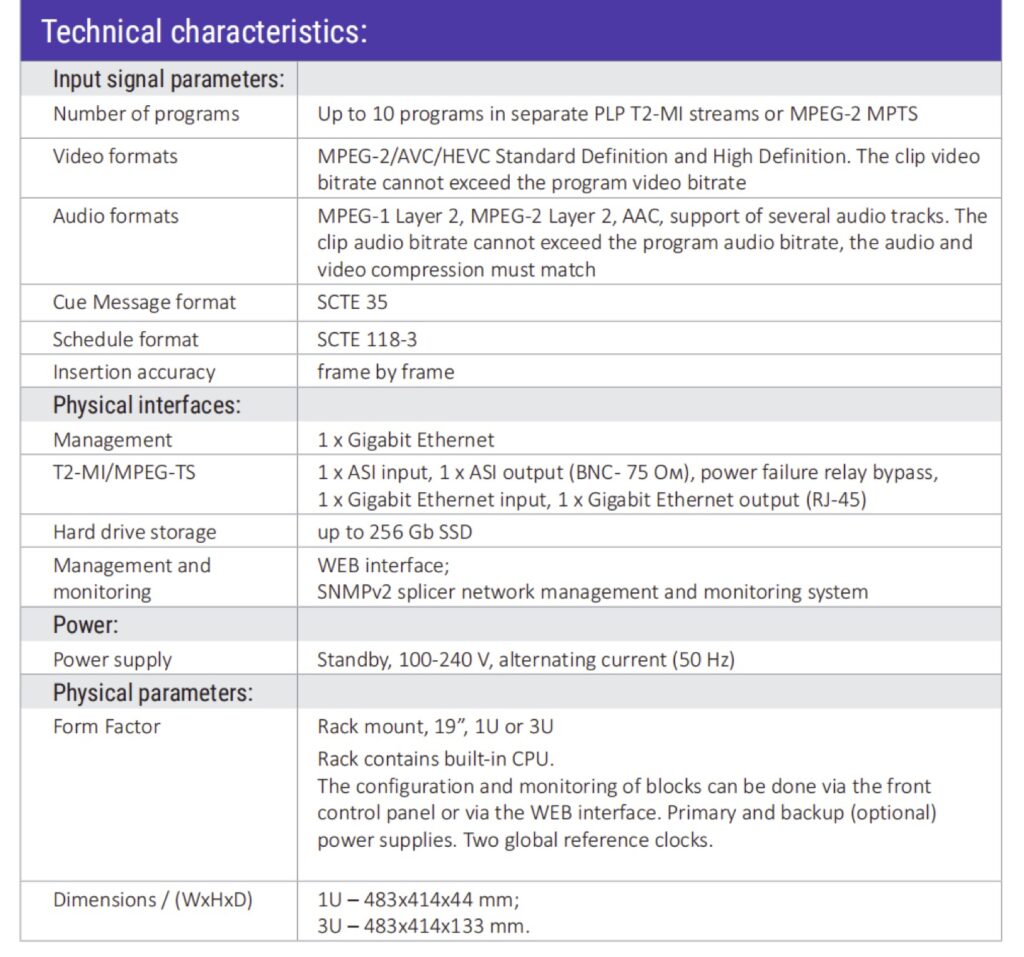

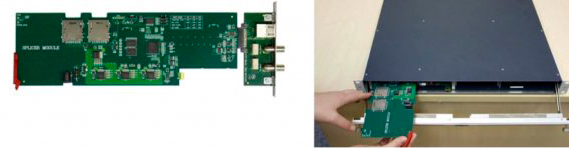

Аппаратное обеспечение EVE Splicer
Устройство для сращивания локального контента в программные транспортные потоки по стандарту SCTE 35.
Основные характеристики:
- Предназначен для плавной вставки рекламы в транспортный поток DVB-T2-MI. Вставка выполняется по стандартным схемам SCTE 118-3 и в соответствии со стандартом SCTE 35.
- Процесс вставки в реальном времени без перекодирования входного сигнала.
- Сплайсер может обрабатывать до 10 программ, передаваемых по потоку DVB-T2-MI в режиме MPLP.
- При вставке локальной рекламы структура и основные параметры потока остаются прежними — общий битрейт транспортного потока, битрейт и структура физических уровней (PLP), временные метки T2-MI, служебные данные PSI/SI.
- Вставка происходит на уровне элементарного потока (PES), поэтому в других программах мультиплексирования нет искажений звука или видео.
- Сплайсер использует следующие интерфейсы.
- ASI – для приема входящего мультиплекса и вывода локальной версии мультиплекса на FTP-сервер для управления и мониторинга.
- Ethernet — для передачи контента, который необходимо включить в сварочный аппарат, для передачи файлов отчетов на FTP-сервер для управления и мониторинга.
- Компактное серверное решение с возможностью установки до 4 плат сращивания в одну стойку «PROFNEXT» высотой 1U или до 12 плат в стойку высотой 3U.
- WEB-интерфейс для первичной настройки и дальнейшего мониторинга.
Смарт камеры EVE
Камеры EVE Smart предназначены для захвата и анализа видеоизображений для решения проблем технического зрения. Встроенная система ввода-вывода позволяет считывать показания датчиков и управлять исполнительными устройствами в соответствии с заданной программой. Возможность подключения до 8 оптических датчиков позволяет увеличить рабочее поле или наблюдать за объектами с разных точек зрения. Подсистема управления освещением позволяет напрямую подключать до 5 управляемых источников света (стробоскопические, направленные, рассеянные источники) и плавно регулировать их яркость в зависимости от решаемой задачи и внешних условий. Поддержка протоколов промышленных сетей позволяет передавать изображения и результаты распознавания (считывание кодов, размеров, цветов и т. д.) в сеть для дальнейшей обработки. Разграничение прав доступа к системе позволяет гибко распределять обязанности и ответственность между сотрудниками.
Основные решаемые задачи: контроль наличия, положения и качества элементов изделия: наклеек, колпачков, заглушек, планшетов, маркировки и т.п. Контроль цвета объекта: равномерность окраски, соответствие цветовой маркировке. Измерение геометрических размеров изделий, их частей: размера и конусности клемм аккумуляторной батареи, линейных размеров заготовок, поворота и смещения изделий, размеров коробок. Чтение одномерных, двухмерных кодов и символической информации: честный знак, QR-коды, штрих-коды, серийные номера. Раскрой объектов с контролем их качества и ориентации. Контроль качества поверхности: при размотке стальной ленты, контроль заготовок на конвейере. Сравнение с эталонным продуктом.

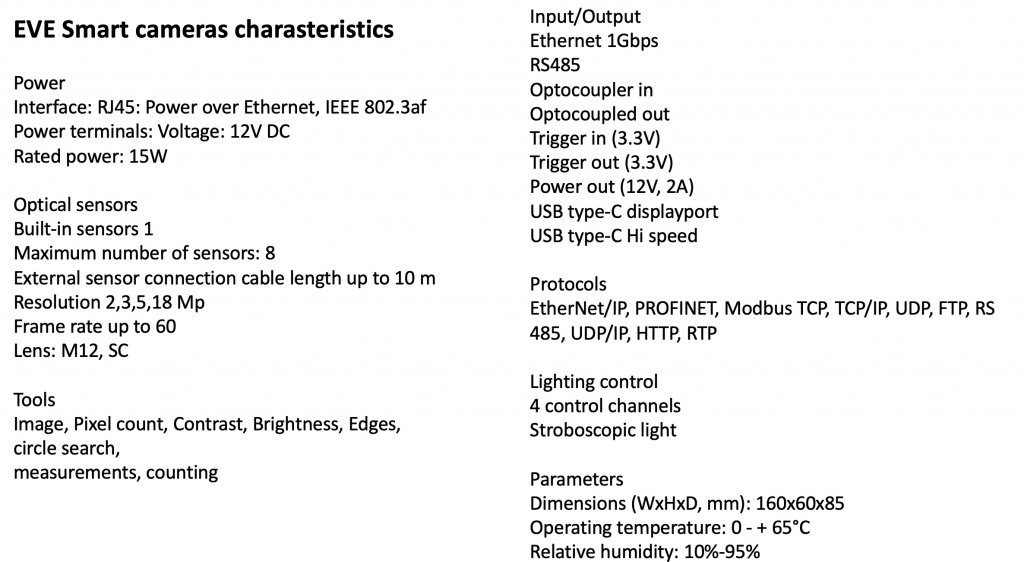

Характеристики смарт камеры EVE

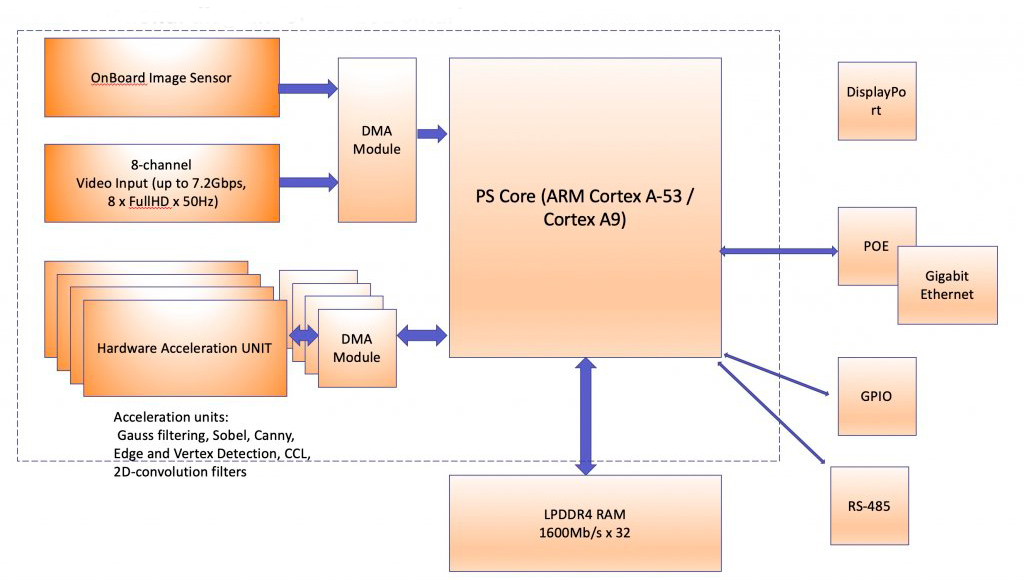

Функциональная схема смарт камеры EVE
Условия и сроки доставки телевизионной системы уточняйте у менеджера.
